磁環電感

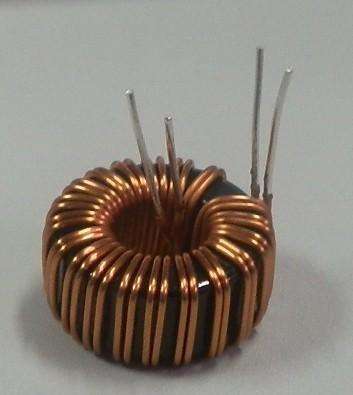

兩周前，有一客戶找到谷景，找一款臥式差模磁環電感，由于客戶給不出詳細的磁環電感參數，客戶便給谷景寄出了一個樣品，谷景收到磁環電感是，測試了相關的參數：11.2mΩ的阻值，30.3uH的感值，21圈外圈。

這款電感，谷景也有類似的臥式磁環電感，但是感值不同，谷景工程給客戶繞制了幾個樣品，但在測試的時候，發現了問題，谷景的測試結果：阻值：11.4mΩ--12.9mΩ,感值37.4uH----42.0uH???加載2.5A變化在20%之內?？蛻舻囊笫?3uH±20%，39.6uH Max，42.0uH已經超出了感值范圍。

差模電感

谷景分析之后，得出的結果是：雖然是同樣的磁環、同樣的線徑、同樣的圈數，但谷景的磁環電感單圈電感值較大，客戶的磁環電感單圈電感值較小，我們的磁環制作工藝更好，別家磁環電感需要21圈才能做到33uH的感值，谷景磁環電感只需要20圈就可以做到33uH的感值；但谷景并不知道客戶的這款磁環電感在板子的作用是起到溫升作用還是感值，如果客戶需要溫升電流的話，磁環電感的圈數就必須在21圈，如果客戶需要的是感值，那20圈就可以達到客戶的要求。

谷景跟客戶溝通，說明情況，給客戶兩種方案：1、磁環電感外圈減少1圈，磁環電感的感值精度不變；2、磁環電感圈數不變，磁環電感的感值精度增加到30%?？蛻粢膊磺宄枰氖鞘裁?，谷景便把21圈的磁環電感和20圈的磁環電感都寄出給客戶，供客戶測試。

編：mira
